Projetos Hidrossanitários

O Projeto Hidrossanitário é o conjunto de desenhos técnicos, cálculos e especificações que organizam, dimensionam e definem a execução de todas as instalações hidráulicas e sanitárias de uma edificação, visando conforto, funcionalidade, economia e, principalmente, segurança sanitária e ambiental.

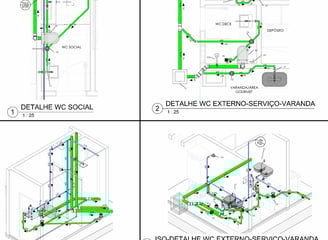

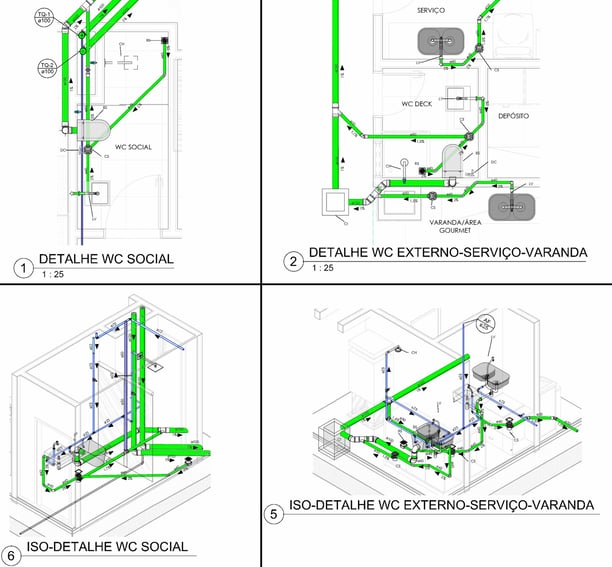

Plantas e Detalhes Isométricos

Detalhamentos tridimensionais dos ramais de esgoto e abastecimento de água (fria e quente), possibilitando a visualização clara da rota das tubulações em banheiros, cozinhas e áreas de serviço. Essencial para a execução correta e sem interferências entre os sistemas.

Apresenta o percurso das tubulações de água fria e quente, desde os reservatórios até os pontos de consumo. Indica os diâmetros, conexões e válvulas, conforme a NBR 5626 e NBR 7198, garantindo pressão e vazão adequadas.

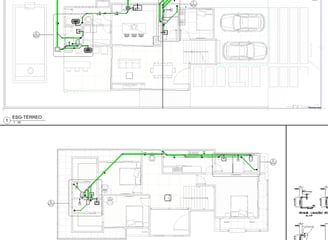

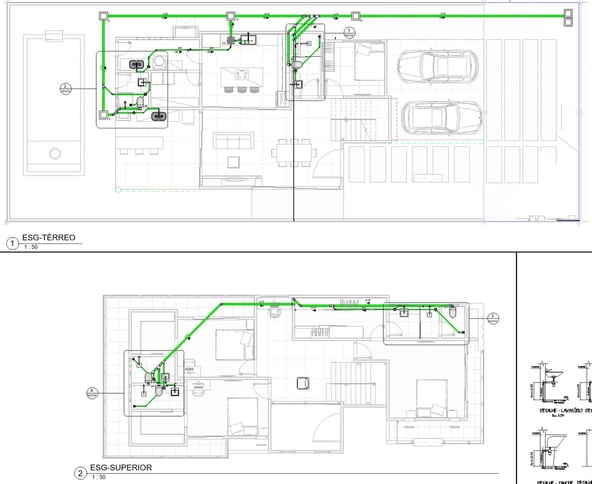

Planta Baixa Esgotamento

Representação em planta dos pontos de coleta de esgoto (pias, sanitários, ralos) e suas conexões até a rede pública ou fossa, seguindo as normas da NBR 8160. Inclui declividades e posição de caixas de inspeção e gordura.

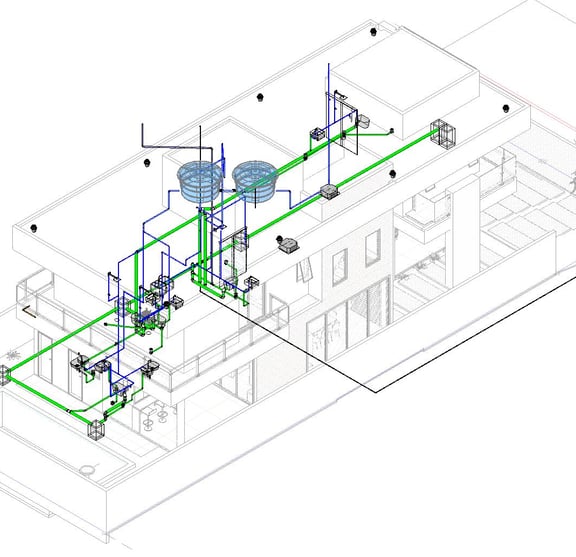

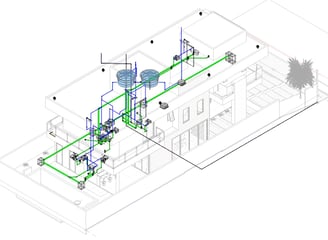

Perspectiva Isométrica Hidrossanitário

Representação 3D completa das instalações hidrossanitárias da edificação, com destaque para reservatórios, colunas, caixas e ramais principais. Ideal para compatibilização com estrutura e arquitetura

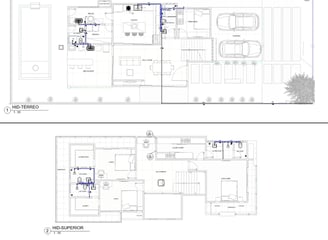

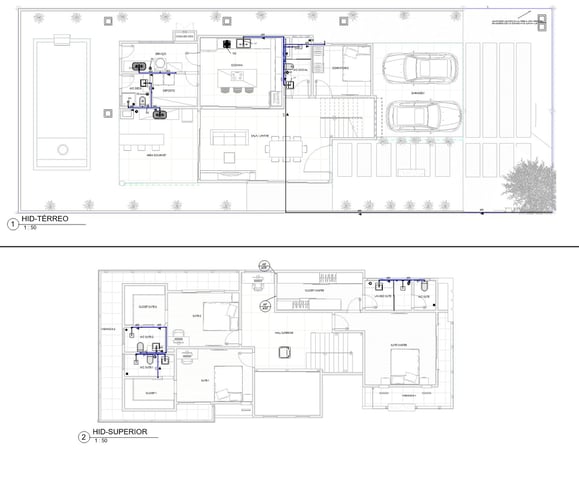

Planta Baixa Abastecimento

Componentes do Projeto Hidrossanitário

1. 💧 Sistema de Água Fria

  • Responsável pelo abastecimento de água potável para torneiras, chuveiros, vasos sanitários, caixas acopladas, etc.

  • O projeto define:

    • Local de entrada da água (ligação da concessionária)

    • Reservatórios (caixa d’água)

    • Ramais e colunas de distribuição

    • Dimensionamento das tubulações com base na pressão, vazão e simultaneidade

    • Válvulas de registro, ventosas e conexões

Entenda o Projeto Hidrossanitário

2. 🔥 Sistema de Água Quente

  • Usado para duchas, torneiras e equipamentos que exigem temperatura elevada.

  • O projeto define:

    • Sistema de aquecimento (solar, gás ou elétrico)

    • Reservatórios térmicos (boilers)

    • Isolamento térmico das tubulações

    • Materiais resistentes à pressão e temperatura

    • Dimensionamento conforme demanda simultânea de uso

3. 🚽 Sistema de Esgoto Sanitário

  • Conduz os efluentes de pias, vasos sanitários, ralos e tanques até a rede pública ou sistema de tratamento.

  • O projeto contempla:

    • Caixas de inspeção e gordura

    • Colunas e ramais de esgoto

    • Ventilação da rede (respiro)

    • Declividades mínimas, dimensionamento dos tubos

    • Estanqueidade e acesso para manutenção

4. 🌧 Sistema de Drenagem Pluvial

  • Responsável pela captação e condução da água da chuva para evitar alagamentos.

  • O projeto define:

    • Calhas, condutores verticais e horizontais

    • Ralos de piso e grelhas externas

    • Caixa de areia e poço de retenção

    • Direcionamento para o sistema público ou local de infiltração

    • Dimensionamento pela área de captação e intensidade pluviométrica

Etapas de um Projeto Hidrossanitário Completo

  • Levantamento arquitetônico e topográfico

  • Determinação das necessidades de uso (quantidade de pontos hidráulicos, consumo, etc.)

  • Cálculo e dimensionamento das redes

  • Elaboração das plantas e diagramas isométricos

  • Especificação de materiais e equipamentos

  • Detalhamento das caixas e reservatórios

  • Memorial descritivo e lista de materiais

  • Compatibilização com os projetos estrutural, elétrico e arquitetônico
