Projetos Elétricos

O Projeto Elétrico é o conjunto de documentos técnicos que define e organiza todas as instalações elétricas de uma edificação, de forma segura, funcional, eficiente e de acordo com a legislação vigente.

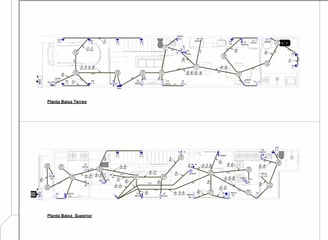

Planta Baixa Elétrico

Representação em planta dos pontos de iluminação, tomadas, interruptores e trajetos de eletrodutos. Permite uma leitura clara da distribuição dos circuitos em todos os ambientes da edificação.

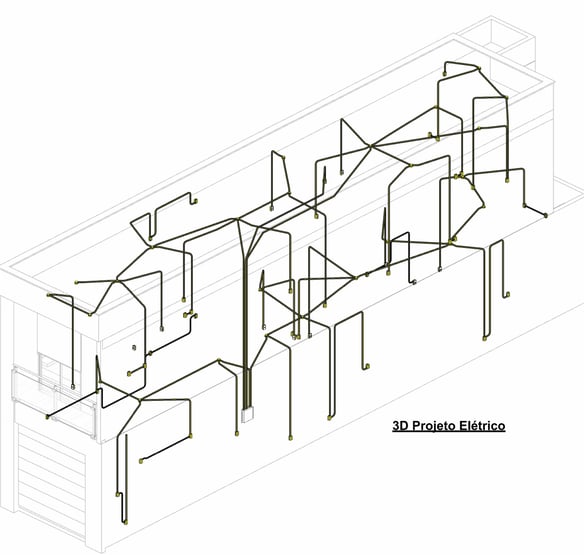

Pespectiva Isométrica Elétrico

Visualização 3D dos caminhos dos eletrodutos e fiações dentro da edificação, facilitando o entendimento espacial da instalação elétrica e auxiliando na execução em campo.

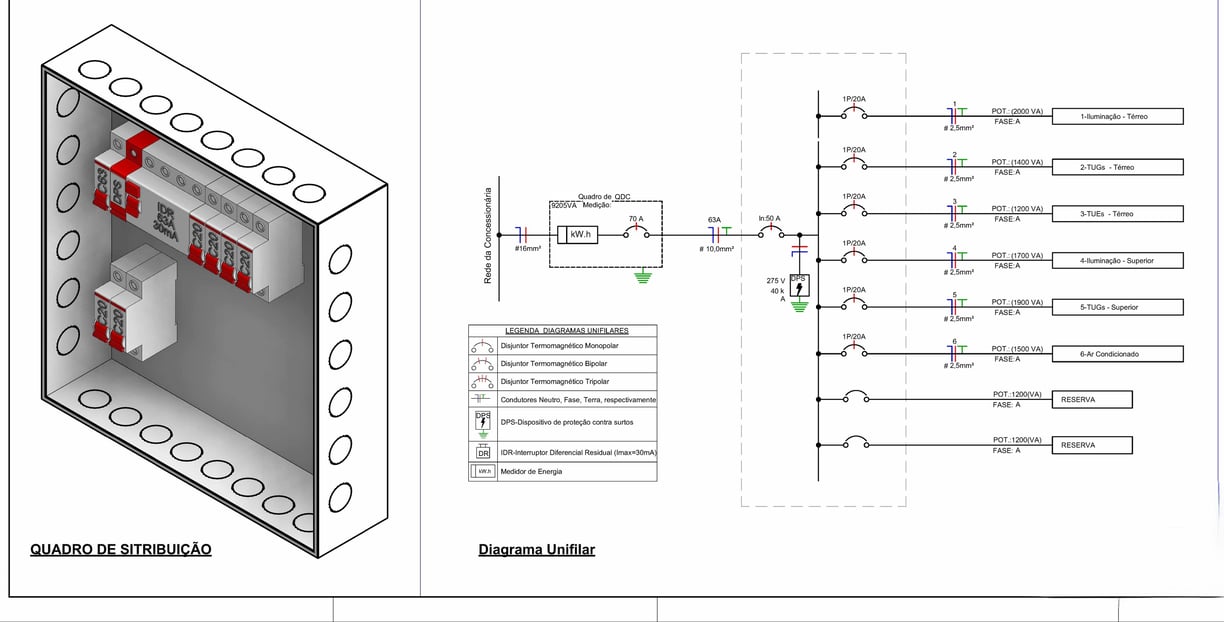

Detalhamento do Quadro Elétrico

Imagem tridimensional do quadro de distribuição com seus componentes internos (disjuntores, barramentos e dispositivos de proteção), permitindo visualizar a organização e funcionalidade do sistema.

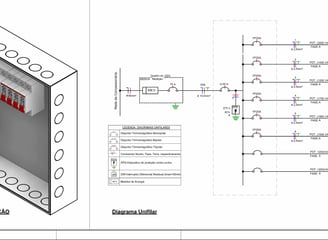

Diagrama Unifilar Elétrico

Esquema técnico que representa, de forma simplificada, os circuitos elétricos da edificação. Mostra a conexão entre os elementos (disjuntores, circuitos, cargas) a partir do quadro geral

Conceito
Segundo a ABNT NBR 5410:2004 – Instalações Elétricas de Baixa Tensão, o projeto deve abranger desde o dimensionamento dos condutores e dispositivos de proteção, até a representação gráfica e os esquemas de funcionamento, sempre considerando segurança, economia de energia, praticidade e manutenção.

📋 Etapas e do Projeto Elétrico

1. Levantamento e Análise

  • Definição do uso e da carga instalada de cada ambiente;

  • Localização dos pontos de consumo (tomadas, iluminação, ar-condicionado, chuveiro, etc.);

  • Verificação das exigências do cliente e das normas da concessionária de energia.

2. Dimensionamento das Instalações

  • Cálculo da demanda total (potência);

  • Dimensionamento de condutores elétricos (bitola e tipo);

  • Definição dos dispositivos de proteção: disjuntores, DRs, DPSs;

  • Determinação de circuitos independentes por função (iluminação, tomadas, equipamentos específicos, etc.);

  • Cálculo de queda de tensão e fator de simultaneidade.

3. Representação Gráfica (Pranchas e Plantas)

  • Plantas baixas com localização dos pontos elétricos (tomadas, interruptores, luminárias);

  • Diagrama unifilar (esquema geral da instalação);

  • Diagrama multifilar (quando necessário);

  • Detalhes da entrada de energia e quadro de distribuição.

4. Quadro de Cargas

  • Tabela com todos os circuitos da instalação, potências individuais e totais, tipo de carga, corrente, proteção e condutor especificado.

5. Memorial Descritivo

  • Documento técnico que explica os critérios de projeto, materiais especificados, normas adotadas e orientações para execução.

Entenda o Projeto Elétrico

🏠 Finalidade do Projeto Elétrico

  • Distribuir corretamente a energia elétrica dentro de uma edificação;

  • Proteger pessoas e equipamentos contra choques, sobrecargas e curtos-circuitos;

  • Garantir a eficiência energética e o funcionamento adequado dos equipamentos;

  • Atender normas de segurança e exigências dos órgãos concessionários e fiscalizadores.

🧰 Serviços Inclusos no Projeto Elétrico

  • Levantamento de carga e demanda;

  • Planta elétrica com pontos de luz, tomadas e interruptores;

  • Localização e detalhamento dos quadros de distribuição;

  • Diagrama unifilar com especificações técnicas;

  • Quadro de cargas e de circuitos;

  • Memorial descritivo e lista de materiais;

  • Análise de compatibilidade com projeto arquitetônico e estrutural;

  • Adequação às normas técnicas e exigências da concessionária.
