Projetos Estruturais

O Projeto Estrutural é o conjunto de estudos, cálculos, desenhos e especificações técnicas que determinam como a edificação irá se manter em pé com segurança, suportando cargas permanentes e variáveis, com estabilidade, economia e durabilidade.

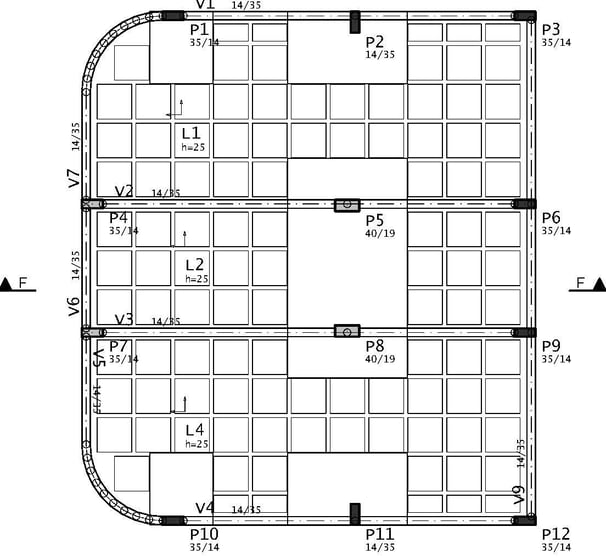

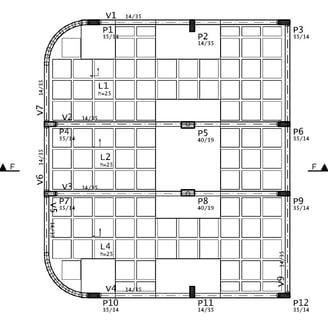

Planta Baixa Pavimento superior Estrutural

Representação gráfica da estrutura do pavimento superior, indicando a posição de vigas, pilares e lajes. Essencial para o entendimento do sistema estrutural e para o correto dimensionamento das cargas.

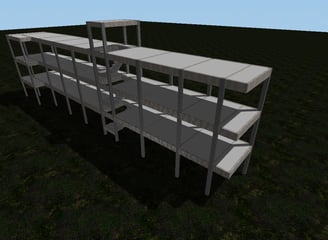

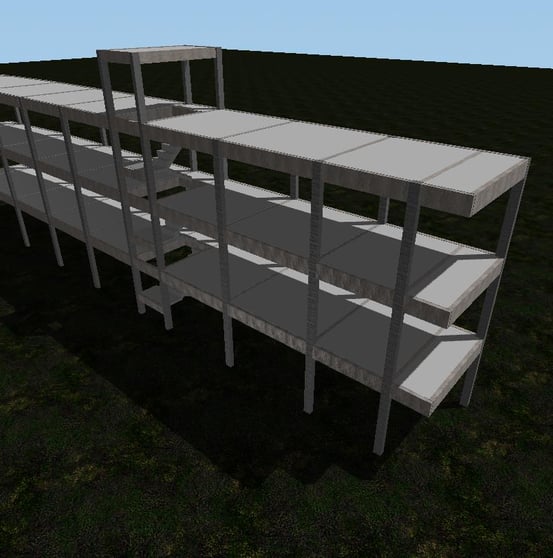

Perspectiva Superior do Projeto Estrutural

Visualização 3D da estrutura completa da edificação vista de cima, permitindo compreender a disposição espacial dos elementos estruturais e sua integração com os níveis da construção.

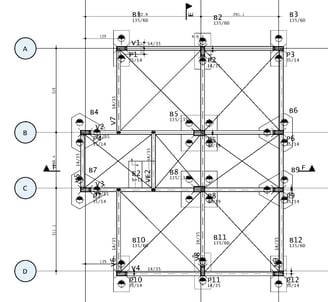

Planta Baixa da Fundação

Desenho técnico que apresenta o dimensionamento e a localização dos elementos de fundação, como sapatas, blocos, estacas e baldrames, fundamentais para a estabilidade da edificação.

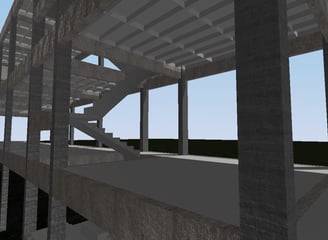

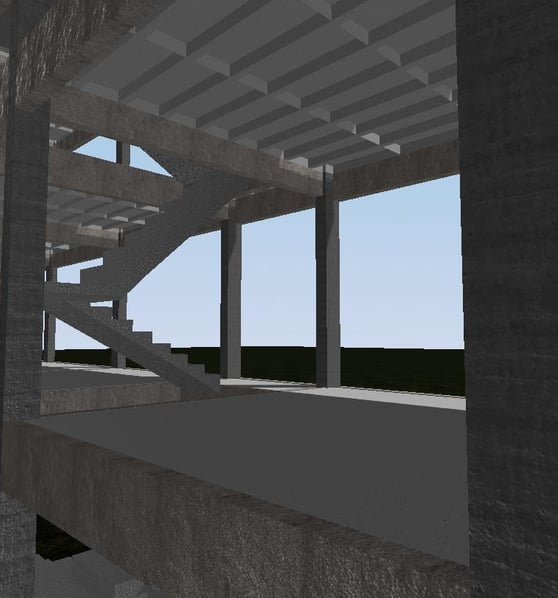

Perspectiva interna do Projeto Estrutural

Vista interna tridimensional do sistema estrutural, destacando pilares, vigas, lajes e escadas. Essa visualização auxilia na verificação de interferências e na compatibilização com o projeto arquitetônico.

🧩 Etapas do Projeto Estrutural

1. Estudo Preliminar Estrutural

  • Análise do projeto arquitetônico para definir a concepção estrutural mais adequada.

  • Levantamento das cargas atuantes (peso da edificação, uso, vento, etc.).

  • Definição do sistema estrutural (concreto armado, metálico, madeira, alvenaria estrutural, etc.).

  • Avaliação de fundações e viabilidade técnica.

2. Projeto Estrutural Preliminar

  • Modelagem inicial com esboço da estrutura (vigas, pilares, lajes, fundações).

  • Compatibilização com o projeto arquitetônico (alinhamento de pilares, vãos, etc.).

  • Análise de interferências com instalações elétricas e hidráulicas.

3. Projeto Executivo Estrutural

  • Projeto detalhado com cálculos, memoriais e desenhos técnicos:

    • Plantas de locação de pilares e fundações;

    • Plantas de formas e armação de vigas, lajes, pilares, blocos e sapatas;

    • Cortes e elevações;

    • Detalhamentos de conexões, armaduras, juntas de dilatação e apoios.

  • Especificação de materiais: tipos de aço, concreto, espaçadores, cobrimento, etc.

  • Memorial de cálculo estruturado conforme a NBR 6118, NBR 6120 (ações e cargas), e outras específicas (ex: NBR 8681).

4. Memorial Descritivo e de Cálculo

  • Documento técnico obrigatório para registro e execução.

  • Contém justificativas, métodos de cálculo, normas utilizadas, cargas consideradas e resultados obtidos.

  • Especifica elementos estruturais e recomendações para execução e fiscalização.

5. Compatibilização de Projetos

  • Coordenação com os demais projetos: arquitetônico, instalações, paisagismo, fundações, etc.

  • Adequações para evitar conflitos em obra (ex: interferência de tubulações em vigas).

6. Assistência Técnica e Acompanhamento

  • Acompanhamento técnico na obra quando solicitado.

  • Revisão de projeto em caso de modificações estruturais.

  • Suporte ao engenheiro responsável pela execução.

🧱 Importância do Projeto Estrutural

  • Garante a segurança da edificação durante e após a construção.

  • Evita patologias, colapsos, fissuras, recalques e deformações.

  • Reduz custos com sobredimensionamento ou desperdício de materiais.

  • É obrigatório por lei para obtenção de alvarás e regularização da obra.

  • Fundamenta o cronograma físico-financeiro da obra, já que influencia diretamente nas etapas construtivas.

Entenda o Projeto de Estrutura
