Projetos Estruturais
O Projeto Estrutural é o conjunto de estudos, cálculos, desenhos e especificações técnicas que determinam como a edificação irá se manter em pé com segurança, suportando cargas permanentes e variáveis, com estabilidade, economia e durabilidade.

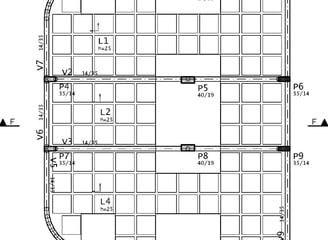

Planta Baixa Pavimento superior Estrutural
Representação gráfica da estrutura do pavimento superior, indicando a posição de vigas, pilares e lajes. Essencial para o entendimento do sistema estrutural e para o correto dimensionamento das cargas.
Perspectiva Superior do Projeto Estrutural
Visualização 3D da estrutura completa da edificação vista de cima, permitindo compreender a disposição espacial dos elementos estruturais e sua integração com os níveis da construção.

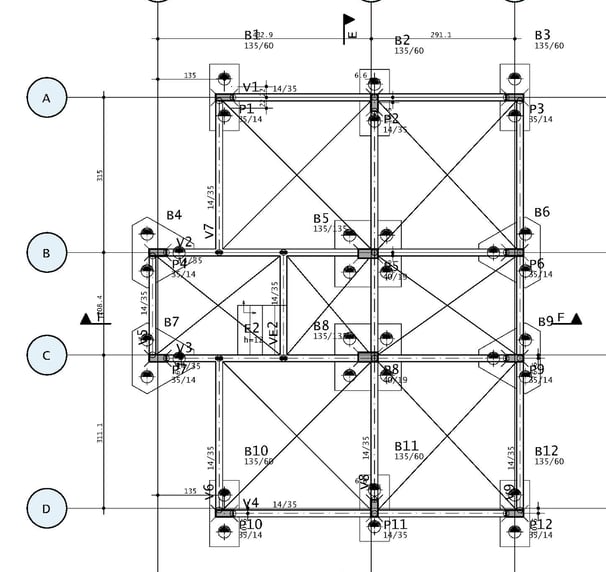

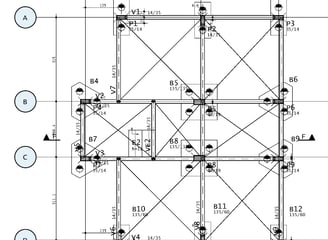

Planta Baixa da Fundação
Desenho técnico que apresenta o dimensionamento e a localização dos elementos de fundação, como sapatas, blocos, estacas e baldrames, fundamentais para a estabilidade da edificação.
Perspectiva interna do Projeto Estrutural
Vista interna tridimensional do sistema estrutural, destacando pilares, vigas, lajes e escadas. Essa visualização auxilia na verificação de interferências e na compatibilização com o projeto arquitetônico.
🧩 Etapas do Projeto Estrutural
1. Estudo Preliminar Estrutural
Análise do projeto arquitetônico para definir a concepção estrutural mais adequada.
Levantamento das cargas atuantes (peso da edificação, uso, vento, etc.).
Definição do sistema estrutural (concreto armado, metálico, madeira, alvenaria estrutural, etc.).
Avaliação de fundações e viabilidade técnica.
2. Projeto Estrutural Preliminar
Modelagem inicial com esboço da estrutura (vigas, pilares, lajes, fundações).
Compatibilização com o projeto arquitetônico (alinhamento de pilares, vãos, etc.).
Análise de interferências com instalações elétricas e hidráulicas.
3. Projeto Executivo Estrutural
Projeto detalhado com cálculos, memoriais e desenhos técnicos:
Plantas de locação de pilares e fundações;
Plantas de formas e armação de vigas, lajes, pilares, blocos e sapatas;
Cortes e elevações;
Detalhamentos de conexões, armaduras, juntas de dilatação e apoios.
Especificação de materiais: tipos de aço, concreto, espaçadores, cobrimento, etc.
Memorial de cálculo estruturado conforme a NBR 6118, NBR 6120 (ações e cargas), e outras específicas (ex: NBR 8681).
4. Memorial Descritivo e de Cálculo
Documento técnico obrigatório para registro e execução.
Contém justificativas, métodos de cálculo, normas utilizadas, cargas consideradas e resultados obtidos.
Especifica elementos estruturais e recomendações para execução e fiscalização.
5. Compatibilização de Projetos
Coordenação com os demais projetos: arquitetônico, instalações, paisagismo, fundações, etc.
Adequações para evitar conflitos em obra (ex: interferência de tubulações em vigas).
6. Assistência Técnica e Acompanhamento
Acompanhamento técnico na obra quando solicitado.
Revisão de projeto em caso de modificações estruturais.
Suporte ao engenheiro responsável pela execução.
🧱 Importância do Projeto Estrutural
Garante a segurança da edificação durante e após a construção.
Evita patologias, colapsos, fissuras, recalques e deformações.
Reduz custos com sobredimensionamento ou desperdício de materiais.
É obrigatório por lei para obtenção de alvarás e regularização da obra.
Fundamenta o cronograma físico-financeiro da obra, já que influencia diretamente nas etapas construtivas.
